Сварочный аппарат инверторный Champion IW-200/9,4 ATL
МодераторДата: Среда, 05.04.2017, 09:46 | Сообщение # 1
Генерал-полковник
Группа: Администраторы
Сообщений: 1198
Репутация: 0
Offline


Сварочный аппарат инверторный
Champion IW-200/9,4 ATL

Бренд: Россия, г.Санкт-Петербург, компания «Вальд»
Страна изготовления: Китай
Официальный сайт: championtool.ru

Описание:

Сварочный инвертор Champion IW-200/9,4 ATL для ручной электродуговой сварки штучными плавящимися электродами (MMA) и неплавящимися электродами в среде защитного газа (TIG LIFT)

Принцип работы Сварочного инвертора переменный ток промышленной частоты 50 гц поступает на выпрямитель - обычный диод, который пропускает только полупериод. выпрямленный (постоянный) ток сглаживается фильтром, состоящим из дросселя с конденсатором. полученный постоянный ток преобразуется инвертором в переменный, но уже с частотой 20-100 кгц. подобные высокие частоты являются основным техническим решением, позволяющим добиться огромных преимуществ инвертора по сравнению с другими источниками питания. с помощью “обычного” силового трансформатора высокочастотное переменное напряжение понижается, а токи соответственно повышаются до величин, необходимых для сварки. в инверторном сварочном устройстве сила сварочного тока достигается за счет преобразования высокочастотных токов, а не за счет преобразования электромагнитной силы в катушке индукции как у трансформаторных аппаратов.
Далее высокочастотный выпрямитель выпрямляет переменный ток, который пройдя через высокочастотный фильтр, поступает на дугу. процессы перехода тока из одного состояния в другое контролируются блоком управления, выполненным на транзисторах IGBT. ручная дуговая сварка (мма) — это процесс дуговой сварки, при котором используется дуга, горящая между покрытым электродом и изделием. покрытый электрод представляет собой металлический стержень, на который нанесено покрытие. схема процесса приведена на рис.2. ручная дуговая сварка в инертном газе неплавящимся электродом c контактным разжиганием дуги (TIG LIFT) — это процесс дуговой сварки, при котором используется дуга, горящая между неплавящимся вольфрамовым электродом и изделием. при необходимости в сварочную ванну добавляется присадочный металл.

Функции:
Функция понижения напряжения холостого хода (VRD)
Функция определяет способность сварочного аппарата во время простоя держать низкое напряжение холостого хода. В сварочных инверторах Champion напряжение дуги в процессе сварки находится в диапазоне 15,5—28,8 В и не представляет опасности поражения током. Без нагрузки полное напряжение холостого хода сварочного аппарата может достигать 80В. В процессе смены электрода, когда сварщик касается рукой
одной фазы, а другая фаза находится вблизи от него, вероятность поражения током возрастает. В связи с этим электросварочные аппараты для ручной дуговой сварки для повышения электробезопасности сварочных работ при использовании в особо опасных помещениях и в помещениях с повышенной опасностью (в замкнутых и стесненных условиях, туннелях, колодцах, резервуарах) должны иметь ограничители напряжения, снижающие напряжение холостого хода до 10В. Для этих целей была разработана функция VRD, которая поддерживает низкое напряжение холостого хода до
начала зажигания дуги, затем включает стандартные характеристики дуги, и в завершении сварки, не позже чем через 1 секунду после гашения дуги, опять возвращает низкое напряжение холостого хода. Таким образом, смена электрода происходит только при безопасном напряжении.

Функция облегчённого контактного разжигания дуги (TIG LIFT)
Дуга между электродом и изделием возникает в результате короткого замыкания электрода на изделие. При этом происходит ограничение тока короткого замыкания при касании электродом изделия, а при поднятии электрода, микроконтроллер обеспечивает плавное нарастание тока.

Функция зажигания дуги (HOT START)
Функция автоматически увеличивает сварочный ток в момент касания электродом свариваемой поверхности и предоставляет дополнительную энергию, которая позволяет сразу же зажечь дугу и моментально начать сварку.

Функция форсирования дуги (ARC FORCE)
Функция увеличивает сварочный ток в случае вероятности обрыва дуги. Принцип работы ARC FORCE очень похож на принцип работы HOT START (горячего старта), только увеличение сварочного тока происходит не в момент касания электродом металла, а в процессе сварки, когда есть вероятность обрыва сварочной дуги. Эта функция работает автоматически и не поддается регулировке.

Функция предотвращения прилипания электрода (ANTI STICK)
Функция обеспечивает уменьшение сварочного тока через определенное время после начала работы, тем самым предотвращая прилипание электрода.

Продолжительность нагрузки (ПН),
цикл нагрузки (X)
В соответствии с ГОСТ Р МЭК 60974-1-2012 продолжительность нагрузки (ПН), цикл нагрузки (X) — это отношение не-
прерывной работы под нагрузкой (в течение заданного промежутка времени) к общей продолжительности работы.
Для сварочных аппаратов CHAMPION ПН (X) приведена для десятиминутного цикла работы. Например, при цикле нагрузки 60%, нагрузка подается непрерывно в течение 6-ти минут, после чего в течение 4-х минут подача нагрузки не производится.

Технические характеристики:

Источник тока, тип/напряжение, (В)/частота, (Гц) Однофазный/230/50
Диапазон рабочего напряжения сети, (В) 160-260
Номин. макс. потребляемая мощность, (кВА) 9,4
Сила номин. мин. сварочного тока MMA (I2min), (А) 10
Сила номин. макс. сварочного тока MMA (I2max),(А) 200
Сила номин. мин. сварочного тока TIG LIFT (I2min) 10
Сила номин. макс. сварочного тока TIG LIFT (I2max) 205
Сила сварочного тока при напряжении 160В, MMA,(А) 170
Сила сварочного тока при напряжении 160В, TIG LIFT 175
ПН при Т=20С°, % 100
ПН при Т=40С°, % 40
Номин. напряжение без нагрузки U0, (В) 80
Номин. рабочее напряжение MMA, (В) 28
Номин. напряжение в режиме VRD, (В) 10
Номин. рабочее напряжение TIG LIFT, (В) 18
Макс. эффективный ток питания, I1eff, (А) 32
Диаметр электродов MMA, (мм) 1,6-5,0
Диаметр электродов TIG LIFT, (мм) 1-2,5
Фактор мощности (cosɸ) 0,7
Коэффициент полезного действия, (%) 85
Функция TIG LIFT есть
Функция зажигания дуги HOT START есть
Функция форсирования дуги ARC FORCE есть
Функция предотвращ. прилипания электрода ANTI STICK есть
Функция регулирования форсирования дуги ARC FORCE есть
Функция понижения напряжения холостого хода VRD есть
Уровень звукового давления, (дБ) 40
Степень защиты корпуса IP21S
Класс изоляции F
Габариты, длина /ширина/высота, (мм) 290/120/195
Вес, (кг) 4,42

Документация:

Руководство по эксплуатации сварочного инвертора Champion IW-200/9,4 ATL(инструкция)
Каталог запасных частей: Champion IW-200-9,4 ATL(детализация)

Важно!

Если у Вас есть опыт использования данного аппарата,
мы будем признательны Вам за объективный и развернутый отзыв,
который поможет разобраться в достоинствах и недостатках представленного аппарата.

Отзывы и обсуждение сварочного инвертора
Champion IW-200/9,4 ATL:

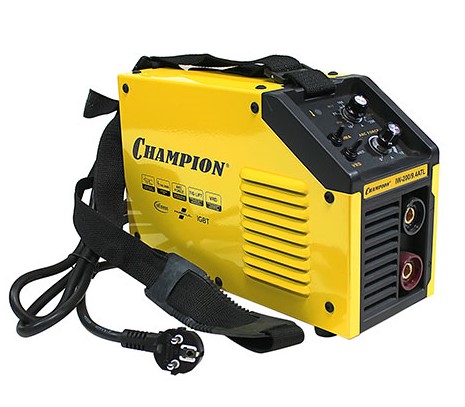

Прикрепления: 3453350.jpg(73.9 Kb)
